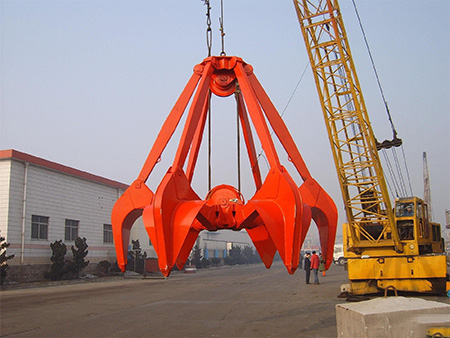

電動液壓抓斗由以下部件組成：1）筒體；2）斗瓣；3）油缸；4）電機；5）液壓泵站。

開啟循環Ⅰ：

當電動機運轉時，液壓泵把液壓油從油箱泵入，當抓斗需要打開時，液壓油通過單向閥經過壓力管流到油缸的有桿腔。同時，壓力油將液控單向閥回油口打開，油缸無桿腔內油液流入回油管，通過回油過濾器回到油箱內。在油缸活塞桿回縮到缸筒的同時，抓斗逐漸打開。

電動機關閉時，單向閥以及液控單向閥可將油缸內油壓鎖住，以防止抓斗自動關閉。

閉合循環Ⅱ：

當電動機運轉時，液壓泵將油泵入壓力管，操作電控箱，液壓油通過單向閥和壓力管進入油缸的無桿腔。同時，壓力油將路液控單向閥控制油道被打開，使油缸有桿腔內液壓油通過壓力管和液控單向閥，經回油管和濾油器，流回油箱。
